深入探讨Attention变种与内存优化：从MHA到Flash/Page Attention

HuangJie 于 2025-02-17 在 changsha 发布 ⏳ 预计阅读 5 分钟 浏览量

本文主要介绍常用的Attention操作（多头注意力等）以及在KV-cahce中如何节约内容的操作

一、Attention操作

1、Multi Head Attention

关于 Multi Head Attention网上有较多的解释了，这里主要记录如下几点

1、对于注意力计算公式的理解：

\[Attention(Q,K,V)=\text{softmax}(\frac{QK^T}{\sqrt{d_k}})V\]

首先是对于Q、K、V如此计算缘由，论文最开始是用在NLP中，因此我们以 NLP 角度来解释。假设输入的 Q、K、V 形状为 $n \times d_k$，其中 $n$ 是文本 token 的数量，$d_k$ 是键（Key）和查询（Query）的维度。通过线性变换，我们将 token 处理为 $d_k$ 维的表示。计算 $QK^T$ 后，得到一个 $n \times n$ 的矩阵，可以理解为 token 之间的注意力权重。随后，我们用这些注意力权重加权求和 Value 矩阵 $V$，从而更新 token 表示。
其次为什么在公式里面要除$\sqrt{d_k}$呢？1.防止内积值过大，保持稳定的梯度。假设 $Q$ 和 $K$ 的每个元素服从均值为 0，方差为 $\sigma^2$ 的分布。$QK^T$ 的每个元素是 $d_k$ 个元素的内积，按照独立同分布假设，结果的方差会随着 $d_k$ 增大而增大，大约是 $\mathbb{V}[QK^T] \approx d_k \sigma^2$。这样，$QK^T$ 的值会随着 $d_k$ 的增大而变大，导致 softmax 归一化后，梯度变得很小，训练变得不稳定。通过除以 $\sqrt{d_k}$，可以让 $QK^T$ 的方差大致保持在 1 的数量级，使 softmax 输出不会过于极端（接近 0 或 1），从而保持训练稳定性。2. 让 softmax 具有合适的分布，避免梯度消失softmax 计算的是 $e^{x_i}$，如果 $x_i$ 过大，会导致梯度消失，模型难以学习。通过 $\sqrt{d_k}$ 归一化，控制 $QK^T$ 的范围，使 softmax 输出不会过于极端，从而提高训练效果。

2、之所以要采用多头，这个理由也比较简单，在计算 $QK^T$ 时，只能基于一个相同的查询-键表示来计算注意力分数，可能会偏向某一种关系模式，导致模型难以捕捉更多层次的语义信息

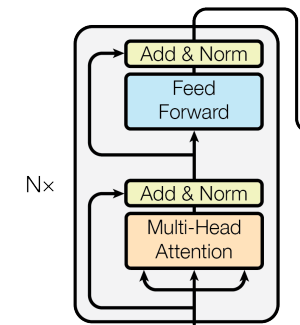

3、在模型结构里面的残差处理思路是：$\text{Norm}(x+f(x))$也就是说先通过MHA处理而后残差连接欸，但是残差会进一步放大方差 因此也有提出：$x+\text{Norm}(f(x))$前面提到的两种分别是Post Norm以及Pre Norm。对于那种好那种坏并没有很好的解释，与此同时有另外一种连接方式：$x+ \alpha f(x)$在后续训练中不断更新$\alpha$，参考$\alpha$以固定的、很小的步长慢慢递增，直到增加到$\alpha=1$就固定下来。


假设输入为：batch_size, seq_length（值得注意的是：一般来说在data_loader中我们会去定义一个collate_fn函数用来弥补文本长度不统一的问题（这里是因为，对于输入输入文本在长度上必然不一致，通过tokenizer进行处理之后，回去额外补充一个填充量，比如说PAD））输入模型首先通过一个nn.embedding进行处理（这个nn.embedding是可学习的）假设输出为512（也就是我们定义的变量d_model）这样一来我们输入就会变成：batch_size,seq_length,d_model然后就是直接输入到attention中进行计算了。有些代码是将单头和多头分开计算，但是结合起来更加便捷。这样就需要首先计算WQ等，可以直接用nn.linear(d_model, 3*d_model)然后后续就可以直接再去将其进行拆分拆分到q、k、v中去。因为我是要进行多头计算，因此就会qkv = qkv.reshape(B, T, 3, self.n_heads, self.head_dim).permute(2, 0, 3, 1, 4)然后再去分配到q、k、v中q, k, v = qkv[0], qkv[1], qkv[2]这样每个就会变成：batch_size, n_heads, seq_length, head_dim再去对这个计算attention（里面的head_dim＝d_model/n_heada）计算完成之后再去将所有头的结果拼接起来 y = y.transpose(1, 2).contiguous().view(B, T, C)
这样就是一个比较完整的计算过程。

2、Casual Attention

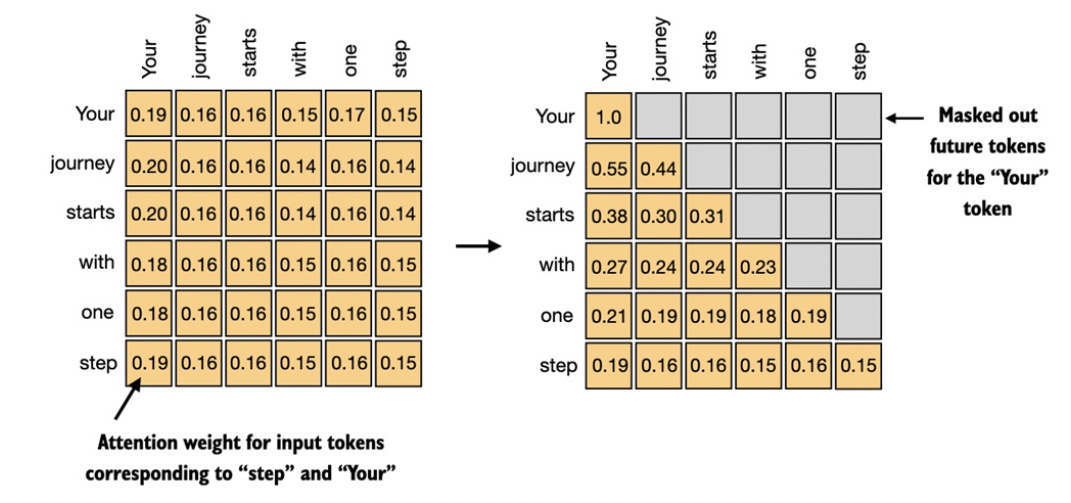

因果注意力的主要目的是限制注意力的计算，使得每个位置的查询只能与当前和之前的位置计算注意力得分，而不能“窥视”未来的位置。具体来说：对于位置$𝑖$，模型只能考虑位置 $1,2,…,𝑖$的信息，而不能考虑位置$𝑖+1,𝑖+2,…,𝑛$。因此，当计算每个位置的注意力时，键（key）和值（value）的位置会被限制在当前的位置及其之前的位置。实现方式也很简单直接最注意力矩阵进行屏蔽即可，比如说注意力矩阵为：


二、内存优化管理

1、Flash Attention

论文提出，是一种高效的注意力计算方法，旨在解决 Transformer 模型在处理长序列时的计算效率和内存消耗问题。其核心思想是通过在 GPU 显存中分块执行注意力计算，减少显存读写操作，提升计算效率并降低显存占用。


Flash Attention计算机制：

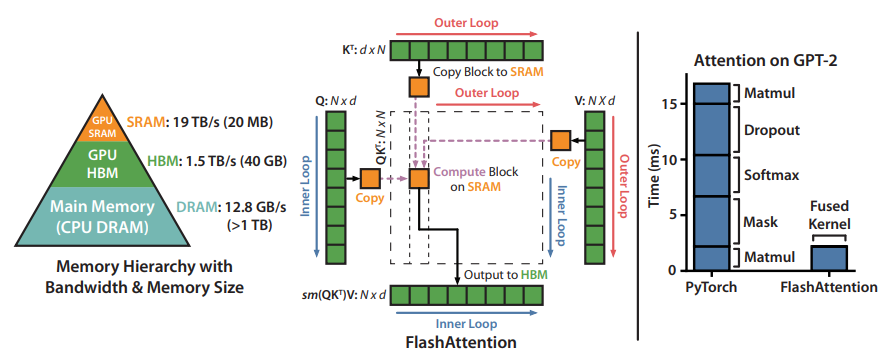

分块计算：传统注意力计算会将整个注意力矩阵 (N×N) 存入 GPU 内存（HBM），这对长序列来说非常消耗内存，FlashAttention 将输入分块，每次只加载一小块数据到更快的 SRAM 中进行计算，传统Attention计算和flash attention计算：

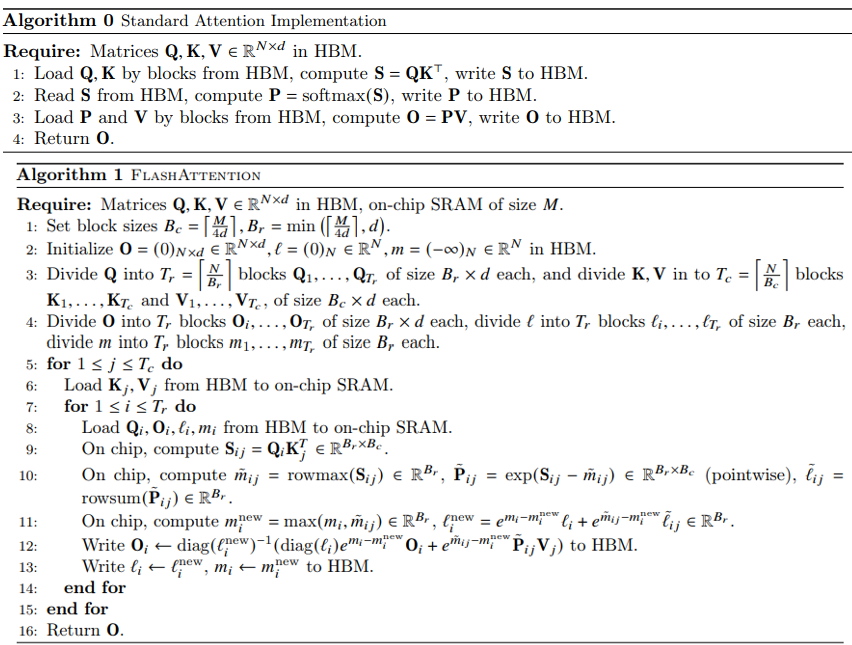

对比上：传统的计算和存储都是发生再HBM上，而对于flash attention则是首先会将Q,K,V进行划分（算法1-4：整体流程上首先根据SRAM的大小M去计算划分比例（$\lceil \frac{N}{B_r} \rceil$）然后根据划分比例去对QKV进行划分这样一来Q（$N\times d$就会被划分为不同的小块，然后只需要去遍历这些小块然后计算注意力即可））。
然后计算Attention（算法5-15），计算中也容易发现：先将分块存储再HBM上的值读取到SRAM上再它上面进行计算，不过值得注意的是：在传统的$QK^T$计算之后通过softmax进行处理，但是如果将上述值拆分了，再去用普通的softmax就不合适，因此使用safe softmax

1、HBM（High Bandwidth Memory，高带宽内存）:是一种专为高性能计算和图形处理设计的内存类型，旨在提供高带宽和较低的功耗。HBM 常用于需要大量数据访问的任务，如图形处理、大规模矩阵运算和 AI 模型训练。
2、 SRAM（Static Random Access Memory，静态随机存取存储器）:是一种速度极快的存储器，用于存储小块数据。在 GPU 中，SRAM 主要作为缓存（如寄存器文件、共享内存和缓存），用于快速访问频繁使用的数据。例如在图中 FlashAttention 的计算中，将关键的计算块（如小规模矩阵）存放在 SRAM 中，减少频繁的数据传输，提升计算速度。
3、不同softmax计算：
softmax:

\[x_i=\frac{e^{x_i}}{\sum e^{x_j}}\]

safe softmax（主要防止输出过大溢出，就减最大值）:

\[x_i=\frac{e^{x_i-max(x_{:N})}}{\sum e^{x_j-max(x_{:N})}}\]

其实这里就提出一个对于Softmax的问题：使用传统的softmax可能会导致一个数值溢出问题。

4、使用 Flash Attention如何去处理 GQA以及 MQA问题？


GQA 和MQA 本质上是对 Key/Value（KV）头的压缩，即 减少 Key/Value 头的数量，从而降低计算和显存开销。因此，在 Flash Attention 中，主要需要：1、为 K/V 头建立索引映射，确保多个 Query 头正确共享相应的 Key/Value。2、在计算 QK^T 时，使用映射索引进行广播，避免存储重复的 K/V，同时保持正确的注意力计算逻辑。3、利用 Flash Attention 的块计算机制，在低显存环境下高效完成 Softmax 归一化和注意力分配

代码操作，首先安装flash-attn：pip install flash-attn。代码使用：

from flash_attn import flash_attn_func
import torch
import torch.nn as nn

device = torch.device('cuda' if torch.cuda.is_available() else 'cpu')
q = torch.randn(32, 64, 8, int(1024/8)).to(device, dtype=torch.bfloat16)
out = flash_attn_func(q, q, q, causal= False)
print(out.shape)

flash_attn_func输入参数：
1、q,k,v：形状为：(batch_size, seqlen, nheads, headdim)也就是说一般文本输入为：(batch_size, seqlen, embed_dim)要根据设计的nheads来处理输入的维度，并且需要保证：headdim≤256，于此同时要保证数据类型为：float16 或 bfloat16
2、causal：bool判断是不是使用causal attention mask

2、Multi-head Latent Attention（MLA）

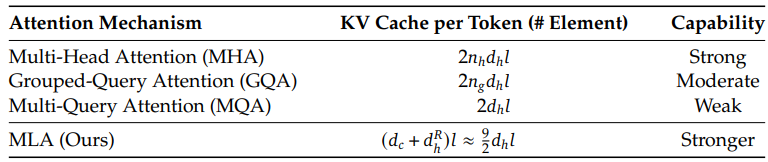

对于KV-cache会存在一个问题：在推理阶段虽然可以加快推理速度，但是对于显存占用会比较高（因为KV都会被存储下来，导致显存占用高），对于此类问题后续提出Grouped-Query-Attention（GQA）以及Multi-Query-Attention（MQA）可以降低KV-cache的容量问题，但是会导致模型的整体性能会有一定的下降。

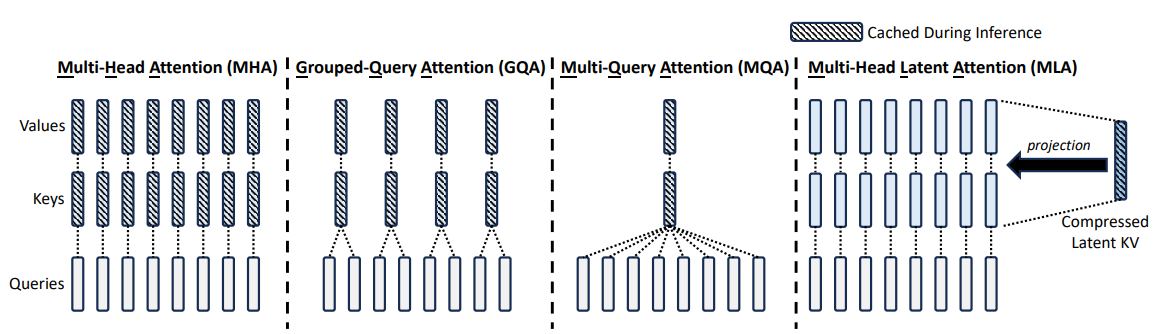

MHA: 就是普通的计算方法
GQA: 将多个Q分组，并共享相同的K和V
MQA: 所有Attention Head共享同一个K、V

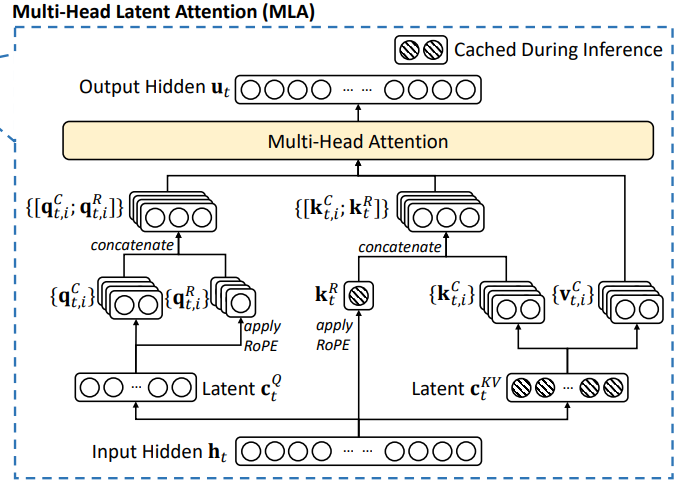

对于MLA（DeepSeek-V2以及DeepSeek-V3中都用到）作为一种KV-cache压缩方法，原理如下：

\[\mathbf{c}_{t}^{KV}=W^{DKV}\mathbf{h}_{t} \\ \mathbf{k}_{t}^{C}=W^{UK}\mathbf{c}_{t}^{KV} \\ \mathbf{v}_{t}^{C}=W^{UV}\mathbf{c}_{t}^{KV} \\\]

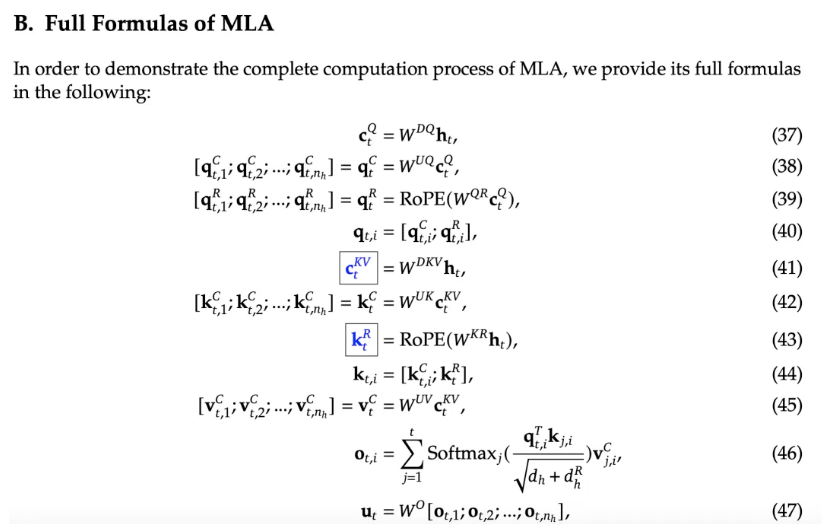

对于上面完整的计算过程，对于Q之所以要计算两次（线降维而后升维）而不是只去计算一次，思路和LoRA的相似，将：$xw$中的$w$分解为两部分更加小的矩阵（对应上述图中的$W^{DQ}\text{和}W^{UQ}$）

从上述公式也容易发现，在MLA中只是对缓存进行一个“替换”操作，用一个低纬度的$C_t^{KV}$来代替（也就是说：只需要存储$c_t^{KV}$即可）原本的KV（或者说将容量多的KV进行投影操作，这个过程和LoRA有些许相似），在进行投影操作之后就需要对attention进行计算。对于上述公式简单理解：
假设输入模型（输入到Attention）数据为$h_t$（假设为：$n\times d$），在传统的KV-cache中会将计算过程中的KV不断缓存下来，在后续计算过程中“拿出来”（这样就会导致随着输出文本加多，导致缓存的占用不断累计：$\sum 2n\times d$），因此在MLA中的操作就是：对于$h_t$进行压缩：$n \times d \times d \times d_s= n \times d_s$这样一来我就只需要缓存：$n \times d_s$即可（如果需要复原就只需要再去乘一下新的矩阵即可）


部分代码部分参数初始化值按照236B的设置中的设定：

class MLA(nn.Module):
    def __init__(...):
        super().__init__()
        ...
        self.n_local_heads = args.n_heads // world_size # n_heads=128

        self.q_lora_rank = args.q_lora_rank # q被压缩的维度 || 1536
        self.kv_lora_rank = args.kv_lora_rank # KV被压缩的维度 || 512

        # QK带旋转位置编码维度和不带旋转位置编码维度
        self.qk_nope_head_dim = args.qk_nope_head_dim # 128
        self.qk_rope_head_dim = args.qk_rope_head_dim # 64

        self.qk_head_dim = args.qk_nope_head_dim + args.qk_rope_head_dim # 192
        self.v_head_dim = args.v_head_dim # 128
        ...
        if self.q_lora_rank == 0:
            self.wq = ColumnParallelLinear(self.dim, self.n_heads * self.qk_head_dim)
        else:
            self.wq_a = Linear(self.dim, self.q_lora_rank)
            self.q_norm = RMSNorm(self.q_lora_rank)
            self.wq_b = ColumnParallelLinear(self.q_lora_rank, self.n_heads * self.qk_head_dim)

        self.wkv_a = Linear(self.dim, self.kv_lora_rank + self.qk_rope_head_dim)
        self.kv_norm = RMSNorm(self.kv_lora_rank)
        self.wkv_b = ColumnParallelLinear(self.kv_lora_rank, self.n_heads * (self.qk_nope_head_dim + self.v_head_dim))
        self.wo = RowParallelLinear(self.n_heads * self.v_head_dim, self.dim)
        self.softmax_scale = self.qk_head_dim ** -0.5

    def forward(self, ...):
        bsz, seqlen, _ = x.size() # 假设为：3, 100, 4096
        ...
        if self.q_lora_rank == 0:
            q = self.wq(x)
        else:
            q = self.wq_b(self.q_norm(self.wq_a(x))) # 3, 100, 192*128
        q = q.view(bsz, seqlen, self.n_local_heads, self.qk_head_dim) # 3, 100, 128, 192
        q_nope, q_pe = torch.split(q, [self.qk_nope_head_dim, self.qk_rope_head_dim], dim=-1) # (3, 100, 128, 128), (3, 100, 128, 64)
        # 使用RoPE
        q_pe = apply_rotary_emb(q_pe, freqs_cis)

        kv = self.wkv_a(x) # 3, 100, 576
        kv, k_pe = torch.split(kv, [self.kv_lora_rank, self.qk_rope_head_dim], dim=-1) # (3,100,512) (3,100,64)
        k_pe = apply_rotary_emb(k_pe.unsqueeze(2), freqs_cis)

        if attn_impl == "naive":
            q = torch.cat([q_nope, q_pe], dim=-1) # 3, 100, 128, 192
            kv = self.wkv_b(self.kv_norm(kv)) # 3, 100, 32768
            kv = kv.view(bsz, seqlen, self.n_local_heads, self.qk_nope_head_dim + self.v_head_dim) # 3, 100, 128, 256
            k_nope, v = torch.split(kv, [self.qk_nope_head_dim, self.v_head_dim], dim=-1)
            k = torch.cat([k_nope, k_pe.expand(-1, -1, self.n_local_heads, -1)], dim=-1)
            # 设计到多卡集群start_pos:end_pos是多卡集群上的操作
            self.k_cache[:bsz, start_pos:end_pos] = k
            self.v_cache[:bsz, start_pos:end_pos] = v
            scores = torch.einsum("bshd,bthd->bsht", q, self.k_cache[:bsz, :end_pos]) * self.softmax_scale
        else:
            wkv_b = self.wkv_b.weight if self.wkv_b.scale is None else weight_dequant(self.wkv_b.weight, self.wkv_b.scale, block_size)
            wkv_b = wkv_b.view(self.n_local_heads, -1, self.kv_lora_rank)
            q_nope = torch.einsum("bshd,hdc->bshc", q_nope, wkv_b[:, :self.qk_nope_head_dim])
            self.kv_cache[:bsz, start_pos:end_pos] = self.kv_norm(kv)
            self.pe_cache[:bsz, start_pos:end_pos] = k_pe.squeeze(2)
            scores = (torch.einsum("bshc,btc->bsht", q_nope, self.kv_cache[:bsz, :end_pos]) +
                      torch.einsum("bshr,btr->bsht", q_pe, self.pe_cache[:bsz, :end_pos])) * self.softmax_scale

        if mask is not None:
            scores += mask.unsqueeze(1)
        scores = scores.softmax(dim=-1, dtype=torch.float32).type_as(x)
        if attn_impl == "naive":
            x = torch.einsum("bsht,bthd->bshd", scores, self.v_cache[:bsz, :end_pos])
        else:
            x = torch.einsum("bsht,btc->bshc", scores, self.kv_cache[:bsz, :end_pos])
            x = torch.einsum("bshc,hdc->bshd", x, wkv_b[:, -self.v_head_dim:])
        x = self.wo(x.flatten(2))
        return x

不过 MLA存在一个问题，不兼容 RoPE（旋转位置编码，因为你将KV进行压缩）从上述代码的角度除法理解如何使用RoPE，从上面代码上，无论是Q还是KV都是从压缩后的内容中分离除部分内容，然后计算结果

3、Page Attention（vLLM）

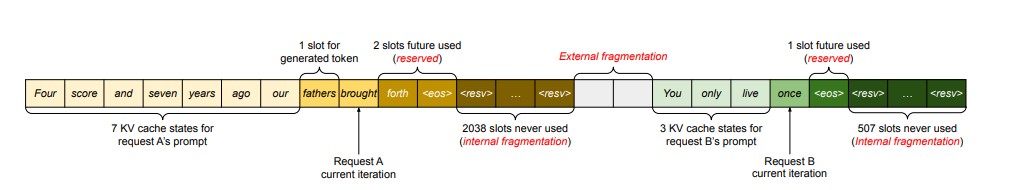

上述描述中：Flash Attention（加快速度）、MLA（优化KV-cache存储），而Page Attention也是一种优化方法（区别于MLA，page attention是对内存进行分配管理）。参考论文中描述，对于KV-cache存在3个问题：


1、预留浪费 (Reserved)：为将来可能的 token 预留的空间，这些空间被保留但暂未使用，其他请求无法使用这些预留空间；
2、内部内存碎片化问题（internal memory fragmentation）：系统会为每个请求预先分配一块连续的内存空间，大小基于最大可能长度(比如2048个token)，但实际请求长度往往远小于最大长度，这导致预分配的内存有大量空间被浪费。
3、外部内存碎片化问题（external memory fragmentation）：不同内存块之间的零散空闲空间，虽然总空闲空间足够，但因不连续而难以使用。

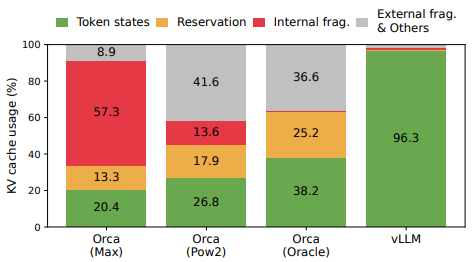

只有 20.4%-38.2% 的token是被使用的，大部分都被浪费掉了。Page Attention允许在非连续的内存空间中存储连续的 key 和 value 。具体来说，Page Attention将每个序列的 KV-cache 划分为块，每个块包含固定数量 token 的键和值。在注意力计算期间，Page Attention内核可以有效地识别和获取这些块。如何理解上面描述呢？还是借用论文中的描述：

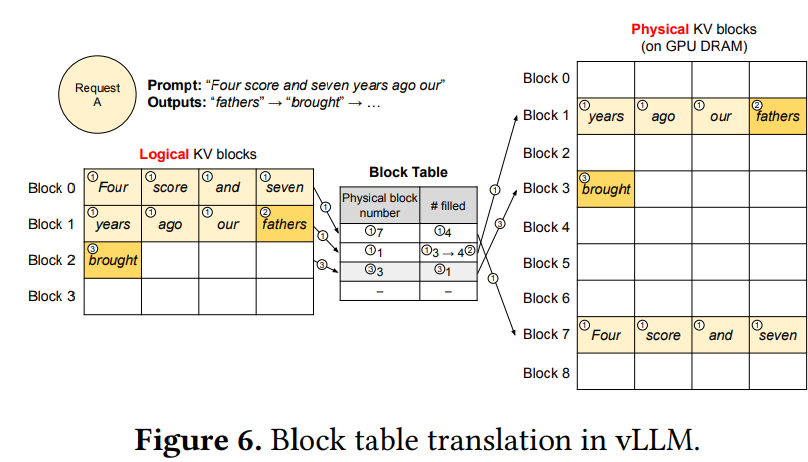

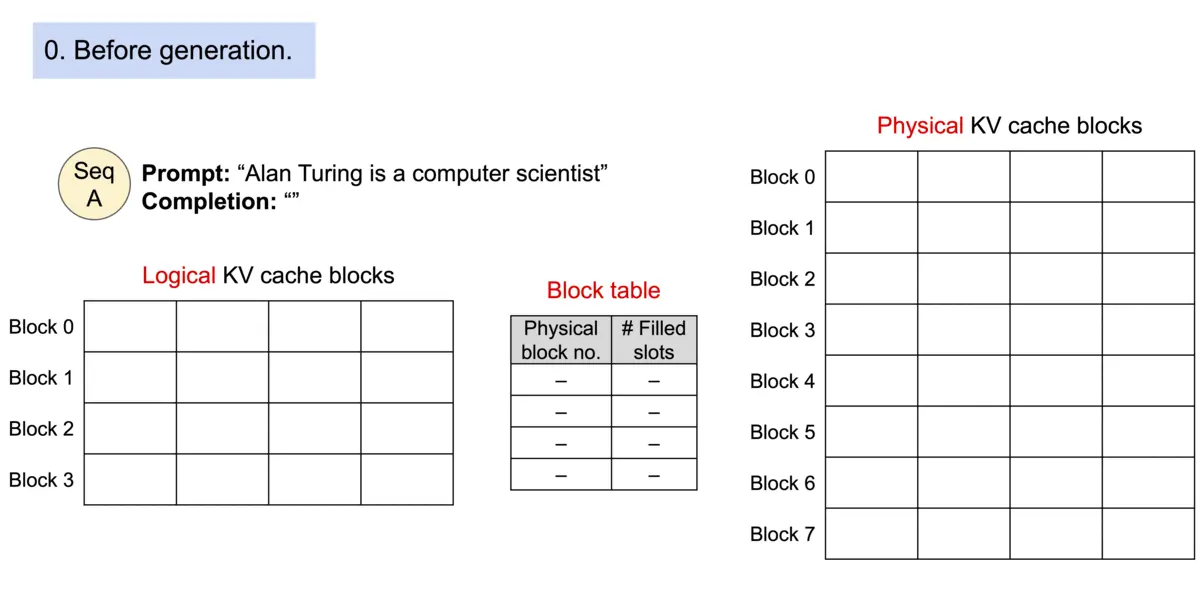

比如说按照上面Prompt要输出（假设只输出这些内容）：“fathers brought a car”，一般的套路可能是：比如说：“Four score and seven years ago our xxxxx”（xxx代表预留空间）因为实际不知道到底要输出多少文本，因此会提前预留很长的一部分空间（但是如果只输出4个字符，这预留空间就被浪费了），因此在page attention里面就到用一种“分块”的思想处理，以上图为例，分为8个Block每个Block只能存储4个内容，因此就可以通过一个Block Table来建立一个表格告诉那些Block存储了多少，存储满了就去其他Blobk继续存储。整个过程如下：


这样一来浪费就只会发生在最后一个Block中（比如说存储4个但是只存进去了1个就会浪费3个）
代码操作：

git lfs clone https://www.modelscope.cn/qwen/Qwen1.5-1.8B-Chat.git

from vllm import LLM, SamplingParams
import torch

# Sample prompts.
prompts = [
    "Who're you?",
]
# Create a sampling params object.
sampling_params = SamplingParams(temperature=0.8, top_p=0.95)

# Create an LLM.
llm = LLM(model="./Qwen1.5-1.8B-Chat/", dtype= torch.float16, enforce_eager= True)
# Generate texts from the prompts. The output is a list of RequestOutput objects
# that contain the prompt, generated text, and other information.
outputs = llm.generate(prompts, sampling_params)
# Print the outputs.
for output in outputs:
    prompt = output.prompt
    generated_text = output.outputs[0].text
    print(f"Prompt: {prompt!r}, Generated text: {generated_text!r}")
